寧波晟騰新材料有限公司工藝管道施工組織設計

　　一、工程概況

　　1、 編制依據

　　1.1國家和有關部門頒發的現行施工驗收規范、標準。

　　1.2設計圖紙及說明書。

　　2、 工程名稱：寧波晟騰新材料有限公司鈦白副產硫酸亞鐵的回收利用及系列產品開發項目

　　3、 建設單位：寧波晟騰新材料有限公司

　　4、 設計單位：浙江天路工程設計有限公司

　　5、 施工單位：浙安重工（浙江）有限公司

　　6、工程簡介：本工程為寧波晟騰新材料有限公司在新征土地上新建的生產裝置，包括罐區、硫酸亞鐵除雜、草酸亞鐵、正磷酸鐵等工序，其中工藝管道全長約1450米。管道種類：1. 85%磷酸管道：φ50×4.5 設計壓力0.6MPa 管道級類別GC3;2. 98%硫酸管道: φ57×3.5 設計壓力0.6MPa 管道級類別GC3;3. 硫酸亞鐵管道: φ50×4.5，φ140×11.6，φ60×6.0， 設計壓力0.6/0.8MPa 管道級類別GC3;4. 蒸汽管道: φ45×3.0，φ57×3.5，φ108×4.0，φ133×4.0， 設計壓力0.5/0.7MPa 管道級類別GC3;5. 壓縮空氣管道: φ45×3.0，φ57×3.5 設計壓力1.0MPa 管道級類別GC3;6. 正磷酸鐵管道: φ50×4.5，φ65×4.5，φ75×4.5 設計壓力0.8MPa 管道級類別GC3;7. 硫酸銨管道: φ48×5.5，φ50×4.5,φ65×4.5，φ75×4.2,φ160×13.3 設計壓力0.6/0.8MPa 管道級類別GC3;8. 27%雙氧水管道: φ57×3.5 設計壓力0.6MPa 管道級類別GC2;9. 20%氨水管道: φ57×3.5 設計壓力0.6MPa 管道級類別GC2;10. 草酸亞鐵管道: φ57×3.5，φ60×6.0，φ75×6.2，φφ140×11.6， 設計壓力0.6/0.8MPa 管道級類別GC2;11. 污水管道：φ32×3.0 設計壓力0.6MPa 管道級類別GC2，

　　7、施工驗收規范、標準：

　　7.1 GB50235-2010 《工業金屬管道工程施工規范》

　　7.2 GB50236-2011 《現場設備、工業管道焊接工程施工規范》

　　7.3 GB50184-2011 《工業金屬管道工程施工質量驗收規范》

　　7.4 HGJ22-1991 《工業設備、管道防腐工程施工及驗收規范》

　　7.5 GB50690-2011 《石油化工非金屬管道工程施工質量驗收規范》

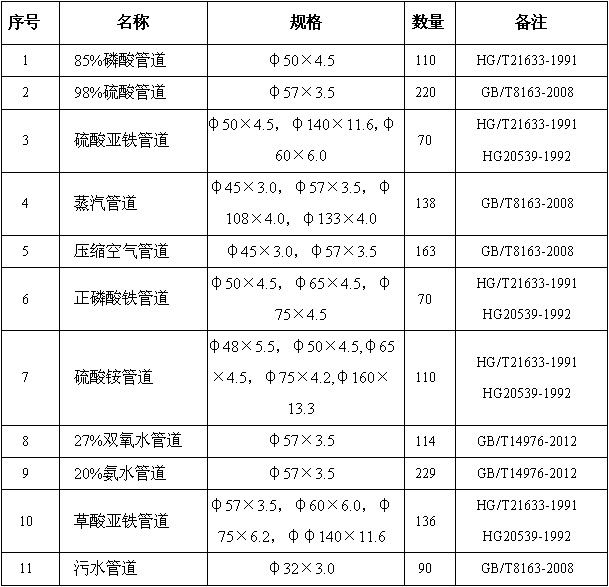

　　8、主要工程量

　　二、施工組織機構設置與人員職責

　　1.施工組織機構設置

　　公司在現場設立“管道安裝項目經理部”，項目經理部由公司派出的在本工程中負責項目施工全過程管理的組織機構;項目經理部嚴格實行項目法管理;在公司的總體領導下，全面負責項目的施工管理，組織高效精干的隊伍，運用“矩陣體、動態管理、目標控制、節點考核”的項目動態管理組織施工，實施工期、質量、成本、安全四大控制，保證切實履行合同。

　　2.施工人員

　　項目經理： 王曉東 項目技術負責人： 黃興紅

　　管道施工員： 王 鋒 質檢員： 黃興裕

　　材料員： 王世君 安全員： 應寶珍
